Physiklaborant 2 zu 4 LED-Decoder

Elektronik für Physiklaborant: 2 zu 4 LED-Decoder

Zur Simulation
<cir f="1" ts="0.000005" ic="10.20027730826997" cb="50" pb="50" vr="5" mts="5e-11">
  <L x="320 352 256 352" f="0"/>
  <L x="320 448 256 448" f="0"/>
  <LED x="544 224 544 176" f="2" mo="default-led" cr="1" cg="0" cb="0" mbc="0.002"/>
  <r x="544 288 544 352" f="0" r="1000"/>
  <w x="544 176 544 160" f="0"/>
  <w x="720 176 720 160" f="0"/>
  <LED x="720 176 720 224" f="2" mo="default-led" cr="1" cg="0" cb="0" mbc="0.002"/>
  <w x="544 160 720 160" f="0"/>
  <R x="784 176 784 128" f="0" wf="0" maxv="5"/>
  <r x="784 208 784 304" f="0" r="1000"/>
  <LED x="880 176 880 224" f="2" mo="default-led" cr="1" cg="0" cb="0" mbc="0.002"/>
  <w x="784 400 784 304" f="0"/>
  <d x="784 304 736 352" f="2" mo="default"/>
  <d x="784 400 736 448" f="2" mo="default"/>
  <d x="320 352 368 304" f="2" mo="default"/>
  <d x="320 448 368 400" f="2" mo="default"/>
  <w x="368 400 368 304" f="0"/>
  <LED x="368 176 368 224" f="2" mo="default-led" cr="1" cg="0" cb="0" mbc="0.002"/>
  <R x="368 176 368 128" f="0" wf="0" maxv="5"/>
  <r x="368 480 368 544" f="0" r="1000"/>
  <w x="368 224 368 304" f="0"/>
  <g x="368 544 368 576" f="0"/>
  <w x="368 400 368 480" f="0"/>
  <w x="320 352 544 352" f="0"/>
  <w x="544 352 720 352" f="0"/>
  <w x="320 448 480 448" f="0"/>
  <w x="480 448 480 160" f="0"/>
  <w x="480 160 544 160" f="0"/>
  <w x="784 176 784 208" f="0"/>
  <w x="480 448 736 448" f="0"/>
  <w x="784 304 832 304" f="0"/>
  <w x="832 304 832 176" f="0"/>
  <w x="880 224 880 480" f="0"/>
  <g x="880 480 880 576" f="0"/>
  <w x="832 176 880 176" f="0"/>
  <w x="720 352 736 352" f="0"/>

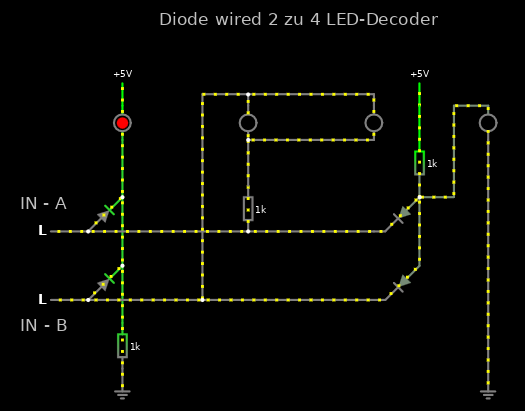

  <x x="419 63 809 66" f="4" si="24" te="Diode wired 2 zu 4 LED-Decoder"/>
  <w x="544 224 720 224" f="0"/>
  <w x="544 224 544 288" f="0"/>
  <x x="224 320 290 323" f="4" si="24" te="IN - A"/>
  <x x="225 491 291 494" f="4" si="24" te="IN - B"/>
</cir>
